上饶大电流发生器需方技术要求1.1：功能要求 用于35kV及以下额定电流6300A及以下各类开关柜1.1倍额定电流温升试验。温升试验装置技术性能需满足根据GB/T11022、DL/T 593、GB/T 3906、DL/T 404等试验标准对开关柜进行试验的要求。1.2 技术参数要求?输入接口：三相四线制（需方实验室可提供相线电缆三根，零线一根，另可提供接地线）?输入电压：380V?输入电流：小于552.6A?输出电流：AC范围 0到7000A，连续可调， 且该输出电流为真有效值（指负载被试开关柜及相关标准规定的试验附件， 可输出的电流有效值， 电流稳定输出时间应满足工作时间要求）?输出波形：标准正弦波?输出频率： 50Hz （＋5％， -2％）?输出电压：0-10V或以上，且连续可调?工作时间：电流输出不少于24小时?输出相数：三相?冷却方式：自然冷却?三相电流不平衡率：小于2％?保护设置：过流、过压、过热、短路保护?具备供电电源三相输入电压、输入电流、补偿电压、补偿电流、参数监测和显示功能?具备三相输出电压、输出电流的监控和显示功能?具备试验过程记录功能（持续记录输出电压、输出电流、各温度测点温度值等相关数据）?具备试验结果自动计算功能?配套30路热电偶（或其他满足试验标准要求的传感器）温度巡检系统?具备全自动测试与手动测试两种方法，全自动测试时只需简单设置试验电流、时间、记录步长即可，带自动稳流系统。系统跟踪目标电流，自动调整、平衡三相输出电压、电流，并可自动记录电流、电压、各路温度传感器数据，可导出生成常用电子报表格式。

上饶大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<上饶>天正华意电气设备有限公司 电器综合试验台上饶

上饶大电流发生器操作界面说明5.1 打开电源总开关，电脑启动显示初始界面如下：1、界面分为两个独立区域，左边为试验电流，即试验输出的三相电流。2、下面的显示红色的电流为设定电流，如果选择自动方式时计算机自动调整输出的电流大小至设定值。3、调压器限位状态，依次为A、B、C三相的上限位及下限位状态指示。4、右边的按钮分别为手动调压方式的单独升降及同升同降。5、自动按钮需合闸后才能有效。6、分闸按钮时调压器自动归零，直至下限位变为红色。7、按设置按钮后显示界面如下：此时为出厂状态，尽量不要随便设置。六、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.通电前请检查电源电压:交流380V ±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污，应放在平稳及灰尘少的地方有室内无腐蚀性、可爆性气体。6.试验时请确认被测设备已断电，并与其它带电设备断开。7.开机前请检查输出旋钮是否在零位。七、运输、贮存1.运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。2.贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。八、开箱及检查1.开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。2.检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务

<上饶>天正华意电气设备有限公司 电器综合试验台上饶
电器综合试验台上饶 <上饶>天正华意电气设备有限公司

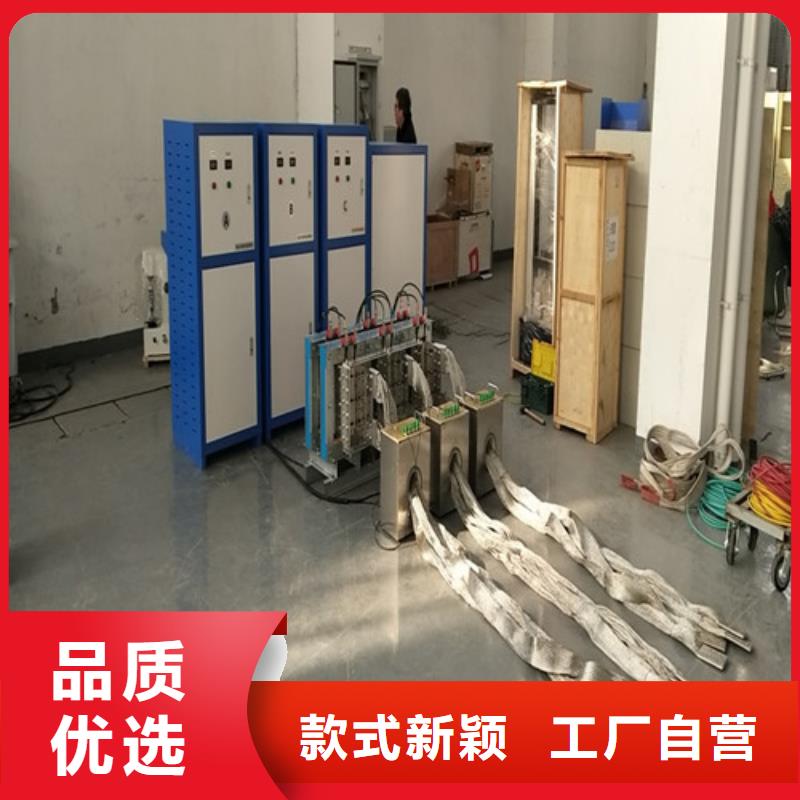

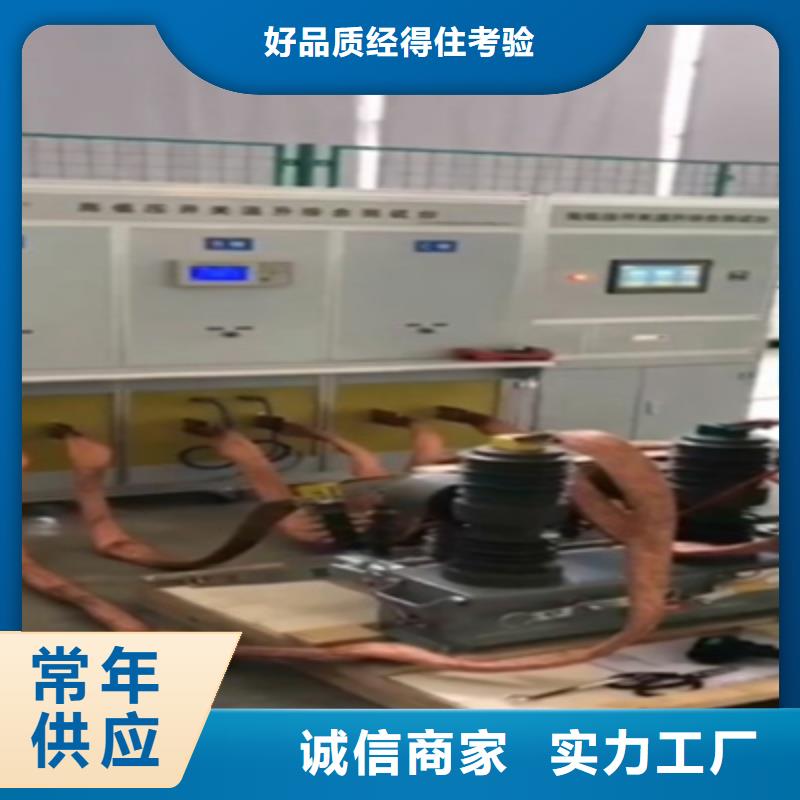

上饶大电流发生器供方配置方案2.1：综述简介TH-7000A全自动开关柜温升专用电流试验装置应适用于母线槽、开关柜、断路器，接触器，电流互感器和其它电器设备的电流负载试验及温升试验。电器设备在正常运行时，长期通过工作电流，产生的能量转变为热能，使电器材料温度升高，如超过一定范围就会使电器材料的机械强度、物理性能下降，容易引发事故，因此，标准中规定了不同电器材料的允许长期工作的温度或温升。温升试验的目的是测量被试电器各部件的温度或温升，以确定试品是否符合标准要求，采用的是快速模拟试验方法，即主电路通以额定电流。温升试验的特点是：① 时间较长，中小型的试验过程需7、8 h，而大型变压器的试验需十几个小时甚至更长时间；② 耗费大，故许多厂家为了避过用电高峰而在夜间试验；③ 试验过程单调枯燥，长时问里反复地测量温度值。传统的温升测试系统不仅误差大，而且占用大量人力和物力。因此，有必要设计全自动的温升在线测试系统来减轻试验人员的劳动强度，避免事故的发生，提高试验结果的精度和试验过程的自动化水平。本文主要依据标准2.2遵循技术标准GB14048.1-2006 低压开关设备和控制设备GB6450—1986 (温升试验)所规定。DL409-91 电业工作规程[2002]777电力工器具性试验规程安监[2009]664电网公司电力工作规程（线路部分）GB/T 2317.3-2008 电力金具试验方法 第3部分：热循环试验JB/T9641—1999 《试验变压器》GB/T10228—1997 《干式电力变压器技术参数和要求》GB 50054-95 《低压配电设计规范》GB 50055-93 《通用用电设备配电设计规范》GB/T 63-90 《电力装置的电测量仪表装置设计规范》GB 6738-86 《电测量指示和记录仪表及其附件的要求》

上饶大电流发生器TH-1000A三相大电流发生器，是我公司经过长期的试验，针对断路器，电流互感器和电动机保护器的性能特征，专业化的设计，该装置主要用于对断路器、电动机保护器和电流型电动机保护器、热电偶的校验。而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。 二、适用范围 1、适用于各类型的电流互感器、断路器 低压电动机保护器、热继电器测试。2、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 3、适用于各高校及科研机构的研发、试验、教学。三、主要特点及技术参数 ◆可输出0～1000A（可定制）电流 2000A◆可同时串接若干只校验，提高工作效率[技术参数]1、电源输入：AC 380/220V 50Hz 三相四线2、输出电流：0～1000A（可定制）四、操作方法（1）电源接通前，应断开“电源控制”开关，并将“三相调压器”旋钮调零位。（2）接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电流输出”端子及连至被测点。（3）连接完毕后，合上“电源控制”开关，把调至所需要的电流，按下“启动”按钮，分相调节“三相调压器”旋钮，调出所需要的电流数值，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。

<上饶>天正华意电气设备有限公司

上饶大电流发生器 当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电流，好像p一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁芯发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η＝输出功率/输入功率。升流器相关材料铁芯材料变压器使用的铁芯材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000，绕制变压器通常用的材料漆包线，纱包线，丝包线，常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下用QZ型号的高强度的聚脂漆包线。绝缘材料在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。

<上饶>天正华意电气设备有限公司 电器综合试验台上饶
电器综合试验台上饶 <上饶>天正华意电气设备有限公司

上饶大电流发生器 功率的估算电源变压器传输功率的大小，取决于铁芯的材料和横截面积。所谓横截面积，不论是E形壳式结构，或是E形芯式结构（包括C形结构），均是指绕组所包裹的那段芯柱的横断面（矩形）面积。在测得铁芯截面积S之后，即可按P＝S2/1．5估算出变压器的功率P。式中S的单位是cm2。例如：测得某电源变压器的铁芯截面积S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各种误差外，实际标称功率是30W。三、各绕组电压的测量要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是基本的任务。现以一实例说明判断方法。例：已知一电源变压器，共10个接线端子。试判断各绕组电压。步：分清绕组的组数，画出电路图。用万用表R×1挡测量，凡相通的端子即为一个绕组。现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。照上述测量结果，画出电路图，并编号。从测量可知，该变压器有4个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。第二步：确定初级绕组。对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。因此，像图4这样的降压变压器，其电阻的是初级绕组。第三步：确定所有次级绕组的电压。在初级绕组上通过调压器接入交流电，缓缓升压直至220V。依次测量各绕组的空载电压，标注在各输出端。如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。四、各次级绕组电流的确定变压器次级绕组输出电流取决于该绕组漆包线的直径D。漆包线的直径可从引线端子处直接测得。测出直径后，依据公式I＝2D2，可求出该绕组的输出电流。式中D的单位是mm。损耗

上饶大电流发生器原理及特点2000A大电流发生器是采用节能型自耦调压器与高导磁升流器，仪器为0.5级数字表，真有效值指示，测量。并配数字式电秒表，可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点，适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。二、主要技术指标1、供电电源：AC220V±10％ 或者380V 50HZ 2、标称容量：5KVA3、输出电流：串联1000A，并联2000A4、测量精度：0.5级5、空载电压：≤7V6、测量时间范围：0-999.99s 7、输出持续时间：≤10s8、重量：45Kg三、使用操作方法1.使用前的准备工作将电源开关关断调压器旋至零位然后根据设备所需要的电流值来选择“串联”或“并联”方式。当选择“串联”方式时，必须将选择开关置为“1000A”；当选择“并联”方式时，必须将选择开关置为“2000A”，否则监视值不正确。2.试验操作将仪器接入AC220V电源，打开电源开关，按下“测试”按钮，缓慢调节调压器至所需要的电流值后，按下“停止”按钮。四、注意事项1、使用前，仔细阅读说明书；2、通电前，调压器应回零位，各开关在关断位置；3、要给仪器提供足够容量的电源，输出线必须接触良好，否则电流升不上去；4、电流升至时，动作要快，不可时间过长；五、设备配套1、2000A大电流发生器1台2、升流器内置3、技术说明书1份4、合格证1份六、保修条件本仪器自出厂之日起十二个月内，用户按说明书使用操作，若发现质量问题，我厂负责免费保修，直至更换新产品。非因产品质量问题而损坏，我厂负责保修，适当核收修理费用。

<上饶>天正华意电气设备有限公司 电器综合试验台上饶 <上饶>天正华意电气设备有限公司

上饶大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

上饶大电流发生器 用户界面按照工艺要求设计好的用户界面有很多按钮，当触摸屏按钮被按下时，触摸屏会给PLC 发一个位置坐标（格式为AA 73坐标CC 33 C3 3C），使其根据坐标的正确性来执行相应的指令。如按钮"温度曲线"它的有效区域是右上角和左下角这2个点坐标的组合（X0Y0 X 1Y1 ）， 其中X 0Y0 为"温度曲线"右上角坐标，X1Y1 为"温度曲线"左下角坐标。当"温度曲线"按钮被按下时，触摸屏就给PLC发送相应的坐标指令， PLC收到坐标（X Y）后进行判断， 若X0≤X≤X1 且Y0≤Y≤Y1则PLC给触摸屏发送显示温度曲线的指令，触摸屏上就会显示如图3所示的实时温度曲线。同理，可以进行PID参数的设置。触摸屏和PLC组合系统的研究既利用了PLC 强大的控制功能，又发挥了触摸屏友好的人机交互、灵活、可靠的优点，大大减少了操纵台上的开关数量，省去了复杂的电气接线，使操作人性化。操作人员可以直接通过触摸屏的按钮来控制系统的运行，简化了操作难度，且通过运行曲线可以更直观地掌握系统的运行状态。系统具有实时显示被控系统的参数值、显示曲线、控制、报警、记录及设置参数等功能，实现了PLC的可视化功能。PLC和触摸屏的组合使用是工控领域的发展趋势。

<上饶>天正华意电气设备有限公司 电器综合试验台上饶

上饶大电流发生器 说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。2.接上电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.启动后，主接触器吸合，调压器自动调整，直到显示电流达到或接近目标电流。4.当电流升至设定值时，计时器会自动计时，达到设定时间，系统会报警并自动下降，直到调压器回到零位。5.试验过程中若需要停止或出现异常现象，按一下“急停”键，系统将自动归零，并切断输出。6.试验过程中，如发生异常或过电流时，系统将启动保护，直接切断输出，调压器自动回零。七、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。八、简要的故障排除故障现象 原因分析 排除方法 备注开机无任何显示 1)电源未接通 接通电源 更换保险管应更换同型号保险管不能用其它型号代替2)设备内部保险管未安装好或开路 重新安装保险管或更换保险管 输出电压达不到额定值 1)输入电压不相符 按上的电压 2）显示上有无电流指示 是否显示值大于整定值 无电流指示 1)设备内部插件松动 检查设备，排除故障 2)试验回路有开路故障 检查试验回路排除开路故障 九、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流380V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。

<上饶>天正华意电气设备有限公司 电器综合试验台上饶
<上饶>天正华意电气设备有限公司

上饶大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

电器综合试验台上饶

上饶大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<上饶>天正华意电气设备有限公司 电器综合试验台上饶

上饶大电流发生器 当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电流，好像p一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁芯发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η＝输出功率/输入功率。升流器相关材料铁芯材料变压器使用的铁芯材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000，绕制变压器通常用的材料漆包线，纱包线，丝包线，常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下用QZ型号的高强度的聚脂漆包线。绝缘材料在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。
