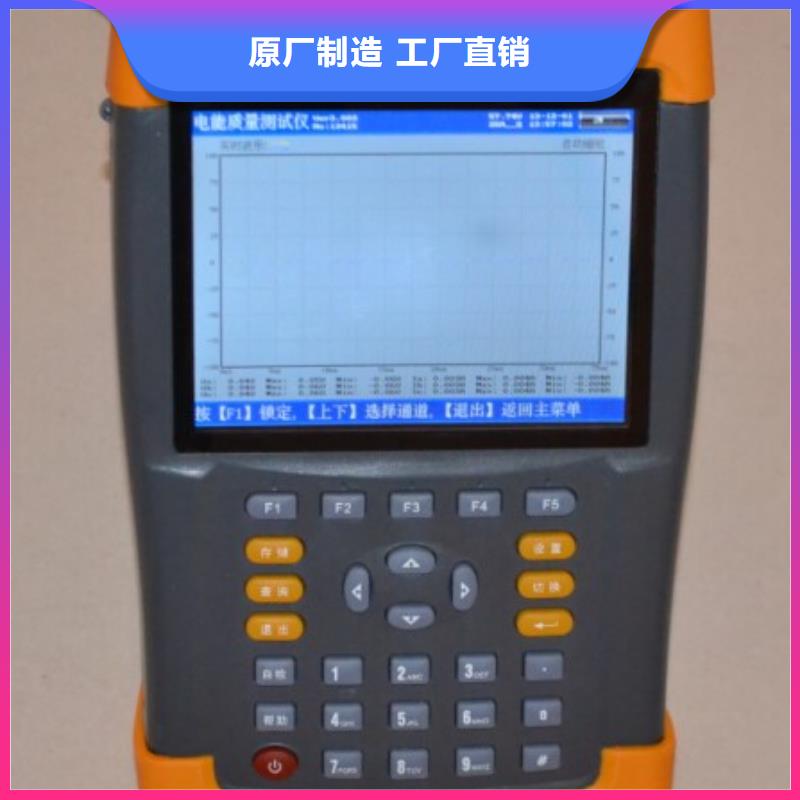

阿拉善三相电能质量分析仪省心可靠

阿拉善台区识别仪.测量三相电压、脉冲电流。12.仪器能显示出电压缺相的情况，自动在液晶屏给出提示。.仪器可对三相电压2－31次谐波进行测量。14.矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来，方便检查低压用户计量装置的错接线情况。15.简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来，使用者可对被测用户的波形情况一目了然。仪器具备自检功能，对因过压、冲击等原因导致部器件损坏情况出现时，仪器要对故障部分进行诊断并正确提示。17.仪器具备零火线自动识别功能，分机在进行台区或分支测试时，会自动识别零火线是否接对，并在屏幕上加以提示18.采用大屏幕真彩色全透液晶屏，阳光下依然清晰。中文及图形化显示，界面友好，显示直观，操作简单。19.导电硅胶按键操作模式，设计合理、操作简便，其寿命长、灵敏度高，避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作，或操作灵敏度差而影响用户的正常使用仪器可将台区归属测试结果以记录的形式保存下来，包括：测试日期、测试时间、台变编号、电表编号、所属相别。21.测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机，进行集中管理，能对数据记录进行分类统计，便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息；正确统计负荷分配情况、线损率等信息。22.为了保障操作的性，仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后，仪器确保无损坏并对误接线情况进行提示，并且仪器不能执行测试操作。

阿拉善台区识别仪.测量三相电压、脉冲电流。12.仪器能显示出电压缺相的情况，自动在液晶屏给出提示。.仪器可对三相电压2－31次谐波进行测量。14.矢量图显示功能。仪器可将三相电压、三相电流的矢量关系图显示出来，方便检查低压用户计量装置的错接线情况。15.简单的示波器功能。仪器可以将三相电压、三相电流的实际波形图显示出来，使用者可对被测用户的波形情况一目了然。仪器具备自检功能，对因过压、冲击等原因导致部器件损坏情况出现时，仪器要对故障部分进行诊断并正确提示。17.仪器具备零火线自动识别功能，分机在进行台区或分支测试时，会自动识别零火线是否接对，并在屏幕上加以提示18.采用大屏幕真彩色全透液晶屏，阳光下依然清晰。中文及图形化显示，界面友好，显示直观，操作简单。19.导电硅胶按键操作模式，设计合理、操作简便，其寿命长、灵敏度高，避免了触摸屏方式在使用一段时间后容易发生故障导致无法操作，或操作灵敏度差而影响用户的正常使用仪器可将台区归属测试结果以记录的形式保存下来，包括：测试日期、测试时间、台变编号、电表编号、所属相别。21.测试记录可以通过U盘等移动存储设备拷贝到后台管理计算机，进行集中管理，能对数据记录进行分类统计，便于营销部门真实掌握各户的台区归属、相别归属、分支归属等信息；正确统计负荷分配情况、线损率等信息。22.为了保障操作的性，仪器具备多重保护。电源回路具备独立且可快速更换的保护元件。设备应用中当接线时误接入线电压后，仪器确保无损坏并对误接线情况进行提示，并且仪器不能执行测试操作。

阿拉善三相电能质量分析仪省心可靠

阿拉善台区识别仪接线说明图1（前侧面板）电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流输入：A相电流输入 Ia黄色，B相电流输入 Ib绿色，C相电流输入 Ic红色，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。具体可选择的模式有一下几种：使用500A钳表进行分支测试如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。接好线后开机，修改量程为“零序电流”。图2 使用500A钳表进行分支测试示意图使用500A钳表进行台区归属关系测试如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。接好线后开机，修改量程为“相电流500A”。图3 使用500A钳表进行台区归属测试示意图使用5A钳表进行台区归属关系测试如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。接好线后开机，修改量程为“相电流5A”。

<阿拉善>天正华意电气设备有限公司

阿拉善台区识别仪开机进入主界面（如上图），项为台区识别，按1键或按上下键把光标移到到项再按确定，进入台区识别界面。（按键时手指不要松开，等界面有反应后在离开）。 台区识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；台区编号：设置所在台区的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 台区识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。4.4 电流检测图8 主机量程选择按上下键用来选择电流检测类型和钳表量程相电流5A：是指接收电流脉冲采用3只5A钳型电流互感器，分别接在电流互感器的二次侧的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；相电流500A：是指接收电流脉冲采用3只500A钳型电流互感器，分别接在变压器出线的A、B、C相。每只钳型电流互感器所卡相别应与电压的相别对应；零序电流：是指通过500A钳形电流互感器连接到低压台区变压器的低压侧各分支零线，进行分支测量。在不方便接线到变压器零线出线情况下，也可采用5A钳表，将钳形互感器卡在CT二次侧零序电流线上。选择完电流检测类型和量程后，按返回或确认键保存设置并退出。4.5 台区编号台区编号：可输入4位数字，用来设置台区编号。分机数量：表示一台主机配多少台分机，为9台。对于分机只接收载波模式下，无数量限制。图9按返回或确认键保存设置并退出。4.6 电参显示用来显示三相电压和三相电流值。按返回键进入主界面。4.7极性判别L:电网成感性条件下的接线判别。C:电网成容性条件下的接线判别。图10下边一行分别代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。确认接线正确之后请按返回键进入主界面，否则无法检测。4.8信号测试和硬件测试信号测试和硬件测试为仪器出厂调试之前的校准，现场使用中无需更改。

阿拉善三相电能质量分析仪省心可靠

阿拉善台区识别仪理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的稳定运行。电能质量分析仪采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网高达63次谐波分量、谐波总畸变率、三相电压不平衡度、电压波动和闪变、电压骤升、骤降、短时中断、电压偏差、频率；各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值等电能质量指标。

阿拉善台区识别仪 表户测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“1、表户测试”，单击“确定”键，进入表户测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入表户测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在表户测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的表户关系、被测线路所属相别等测试信息。可以通过“↑”、“↓”键上下翻页查看（如图15~17所示）。图15 图16 图17如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。5.4 载波测试在分机主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面（如图19所示）。也可在主菜单下，直接单击“2”键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。

阿拉善三相电能质量分析仪省心可靠

阿拉善台区识别仪台区识别界面此功能用来对台区归属、相别归属进行双向测试，主机和分机的初始界面如图六和图七所示。图六、台区识别初始屏（主机）图七、台区识别初始屏（分机）图六中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图八所示。图八、台区识别结果屏（分机）分机显示屏的上部显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号；显示屏的下部是存储需要设置的选项，包括：所在台区的编号、电表的编号、电表的额定电流。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（4） 分支识别界面此功能用来对被测户表所在分支归属、相别归属进行双向测试，主机和分机的初始界面如图九和图十所示。图九、分支识别屏（主机）图十、分支识别屏（分机）图九中可见：主机显示出所测量各台变A、B、C各相的电压值、所测量的各分支总零序电流和脉冲电流的情况。当分机按下F1键时，开始发起测试，测试完毕后，测试结果在分机上显示，分机测试结果变换为图十一所示。图十一、分支识别结果屏（分机）分机显示屏的右侧显示出测试的结果，包括：所在台区的主机编号、所在相别、所在分支编号。如果没有可识别的主机信号，会给出提示：未在主机所测台区。（5） 台变互测界面此功能用来对各台变的联结关系进行检测，确定有关联的台变以及所联结的相别对应关系；主机和分机的初始界面

阿拉善台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

阿拉善台区识别仪 配变台区识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。2 功能特点（1）多模识别方式：三种识别模式可选，可满足不同现场需要。（2）分支识别：可判断某用户所属用电分支（开关），功能更实用。（3）相别识别：可判断某用户所属台区的哪一相，显示直观。（4）线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。（5）存储量大：可存储至少800组被测用户信息，并可随时查阅。数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。（6）主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能外形美观，整机重量轻，方便现场使用。（8）主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。（9）整机配置附件齐全，可满足不同现场的多种需要。（10）多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。 （11）主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。（12）主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。（13）具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。（14）主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。（15）主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。（16）主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，并可以通过USB数据接口将存储的数据结果导出。

<阿拉善>天正华意电气设备有限公司 阿拉善三相电能质量分析仪省心可靠

阿拉善台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

---
