通风天窗由4跟主骨架、6根次骨架组合而成，直接在车间生产焊接好，做成一个整体。

主骨架和次骨架分别用8*12的镀锌国标螺丝相连接。里面分别有外围板和挡水板和排水管，减速电机控制阀板的启动，外面安装上彩钢板。

次骨架侧面挡雨板彩钢压型而成，泛水包边用彩钢折弯而成，使用年限长，整体感佳，抗风效果更强。

次骨架侧面设导流板，杜绝空寂乱流现象，排气效果更佳。

次骨架上面安装有45°彩钢泛水板，很好的解决了雨天因为下雨过大，而雨往车间里面飘的情况。

在通风天窗安装前，根据现场的工作面，对相应的轴线、尺寸位置标高等控制点，并进行复测。在每进行下一道工序施工前必完成上一道工序的验收工作，安装完成时的偏差不能超过0.02的标准。

在安装过程中，板与板之间的搭接至关重要，必须严格按照操作规范进行。在屋面板上行走必须穿绝缘软底鞋，同时在施工中，一定要注意屋面板的清洁工作，做到落手清。已防止屋面有铁屑锈蚀和划伤屋面板。

产品介绍：

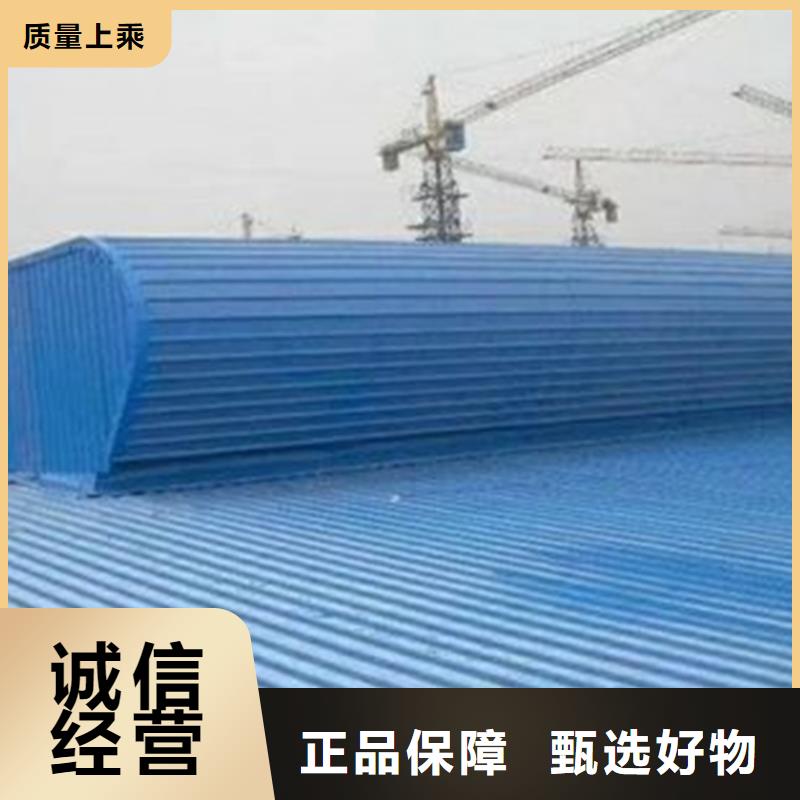

气楼，又名通风天窗，用于轻钢重钢厂房等屋顶的通风换气设备。

通风天窗 建筑标准设计图集适用于电力、钢铁、冶金、化工、机械等工业厂房及大型超市、商场、车站、码头等公共建筑,本图集包括弧线(折线)型和薄型两大类共12种型号的通风天窗,以及通风帽。天窗及通风帽均为专业生产厂家的定型产品

类目：气楼又分顺坡气楼和中脊气楼，电动气楼和自然气楼；

原理：利用室内外温差不同来达成通风的效果；

功能：通风，采光，排烟；

适用于：钢结构工业厂房屋面上，例如：体育馆、机械工厂、化学工厂、铸造工厂等工业厂房。

一般情况下，标准厂房在屋脊的部位有一排高出屋脊的排窗，给厂房换气，排声和采光而又不会进入雨水。这种建筑形式叫做气楼。

通风气楼用于轻钢重钢厂房等屋顶的通风换气设备。通风气楼按功能分为：气楼可分顺坡气楼和中脊气楼，电动和自然气楼；按外形分为圆弧形型和菱形、折线型、薄型。

 原理：利用室内外温差不同来达到通风的效果，屋顶生产出一个弧形，增加空气量，温差达到一定程度自动排出废气灰尘气味，循环出新鲜空气，降低室温。

 功能：通风，采光，排烟

 产品不仅用于工业和民用建筑，如电力、钢铁、冶金、化工、机械等工业厂房与大型超市、车站码头等，供建筑设计选用及施工安装参考使用，而且可以适用用于强腐蚀性介质的建筑。

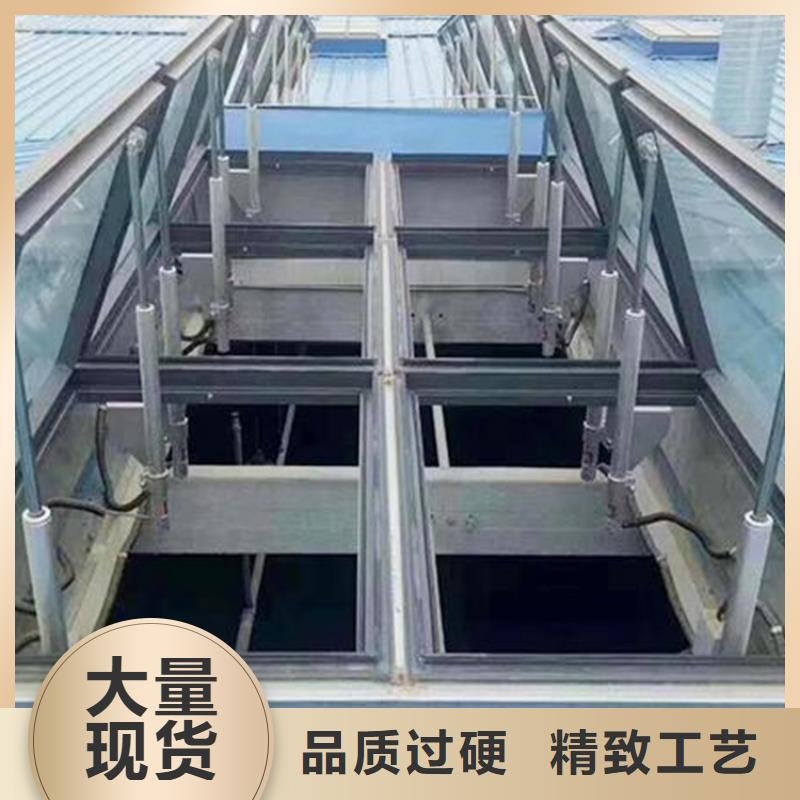

 通风天窗由外护板、防雨板、导流板、排水槽、筏板、电动或手动执行器组成，

安装通风天窗可以将室内的热气、湿气等气体有效的排出，使工作环境更舒适，员工的工作效率更高，这样使企业的利润提高，一次投资，终身受益，是老板的正确选择。

  通风天窗的性能

   环保

 通风天窗通过气密、保湿、防紫外线、等正符合了我们现代环保绿色建材的消费理念，降低噪音减少能源的消耗。

在能源日益紧张的今天，保湿的窗户不仅使企业节约采暖支出，也具有广泛的社会效益。

  通风天窗四个安装步骤

  一、首先根据通风天窗选用表喝排风量参考表，选用适合自己的通风天窗，以满足自然通风的要求。

  二、通风天窗可以单排、双排或多排布置，既可布置在屋面上，也可以布置在屋脊上。

  三、通风天窗基座也可根据工程实际情况另行确定。

  四、通风天窗与屋面有多种连接方法，可根据工程实际情况确定合适的连接方式。

  通风天窗的设计要求
