哈尔滨阿城 2025百叶 A系列 无动力双道均压排气道系统，包含主排气道和附属排气道主排气道通高设置，用于接入中低部楼层的排气；附属排气道仅设置于上部楼层，用于接入上部楼层的排气，两个排气道通过贯通口均衡压力，提高排气性能。此外，中低部楼层仅有主排气道，尺寸较小，节省了室内使用空间；顶部楼层同时有主排气道和附属排气道，占用空间较大。5.1.3排气道按截面类型可分为单筒排气道和单筒双孔排气道。特点如下:(1)单筒排气道截面只有一个矩形或方形的孔洞，截面简洁，内部阻力小，排气通畅。(1)直排式防火止回阀的出气口位置没有导流装置，阀门出气口向上倾斜或阀片打开后向上倾斜，引导气流向斜上方排出。当上部楼层的吸油烟机排气压力较大时，会形成气幕，对下部楼层的排气有一定影响。为减小不利影响，阀片可以设置为单侧开或双侧开，或采用外置安装，占用空间较小，提高排气道有效流通截面。

哈尔滨阿城 2025百叶 A系列 无动力 A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、哈尔滨阿城当地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250.安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。

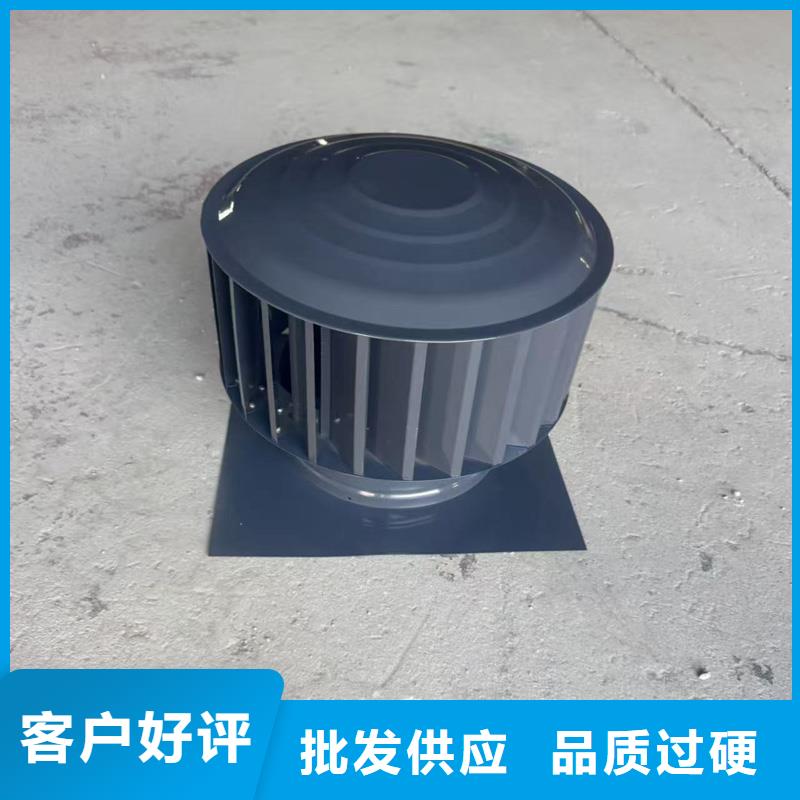

哈尔滨阿城 2025百叶 A系列 无动力 屋顶风帽的安装高度超过避雷带时，应与避雷带连接7.12屋顶风帽与基座的连接应牢固，在有台风侵袭地区使用时，底部连接应采取加强措施，具有抵抗合风的能力。7.13 防火止回部件应在排气道和风帽安装完毕并验收合格后由上向下逐层安装。7.14防火止回部件与排气道进气口连接部位应采取密封措施确保连接处不漏气。G系列为单筒双孔排气道系统，有等截面和变截面两种形式可供选择。G-PC2系列是防火导流式厨房双功能排气道系统，兼具机械排气和自然排气两种功能。采用导流式防火阀，止回功能通过在排气道内部设置特殊隔板及构造并与防火阀的共同作用来实现。排气系统性能遇到破坏时，防火阀门兼具应急强制止回功能，对停机层进行防回流保护。采用直排风帽，无任何旋转及活动性部件，可利用自然风作用产生拔气效果，具有防倒灌、哈尔滨阿城同城防雨雪功能。其他特点详见第61~65页H系列为单简等截面排气道系统。排气道可分成两节对接安装。采用外壁吊拉件替代传统承托，在对接内壁设置连接件防止平移错位，便于密封，方便安装。防火止回阀为贯通式，采用蝶式阀片开启时减少对管道截面的占用。采用直排风帽，具有防雨雪功能，有金属和混凝土两种风帽可供选择。其他特点详见第66~70页
