固定卷扬式启闭机是大、中型水电厂广泛应用的一种闸门启闭机形式，它采用钢丝绳作为牵引构件，吊具的重量虽不大，但闸门的高度相当大，同时装有多支滑轮组，可以产生相当大的牵引力。 一、起升机构 1、固定式卷扬式启闭机由起升机构和机架组成。 2、起升机构的作用：使需要启、吊的重物获得升、降运动。 3、起升机构的组成：电动机、减速器、卷筒、钢丝绳、滑轮组超载限制器、限位开关、行程指示器等组成。

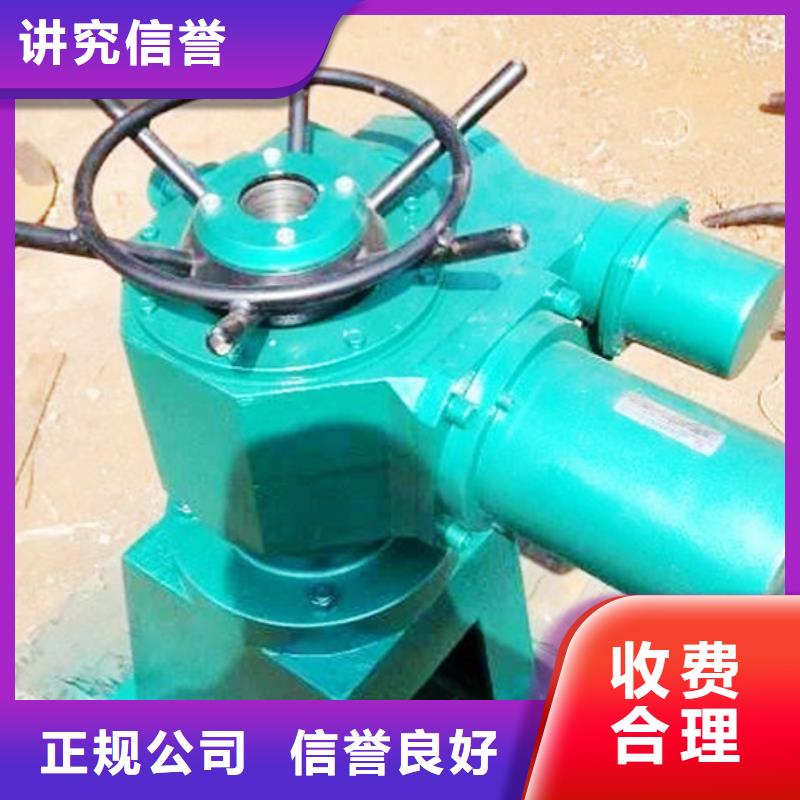

螺杆式启闭机 213 　　1、一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。 　　2、将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 　　3、 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。 　　4、安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。 　　5、启闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。 　　6、每台启闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。

QPQ固定卷扬式启闭机特点： 1、增设了一个开式齿轮，以调节传动比和拉开电动机与卷筒的中心距。 用一台电动机，通过一套传动装置驱动两个卷筒的传动方式称集中驱动。（小车行走机构） 2、分别驱动的双吊点起升机构 两台电动机，各通过一套传动装置分别驱动各自的卷筒，并用联轴器将两侧卷筒同步转动。 从而达到两侧吊耳同步移动。 QPQ固定卷扬式启闭机结构的工作原理 1、当操作提门按纽时，制动器打开，电动机输出扭矩带动卷筒旋转，收起钢丝绳，闸门起升。 2、当需要停止时：切断电源，同时制动器闭合，闸门停止运动而持住。 3、闸门下降时，电动机接通电源，制动器同时也打开
