（1）构造

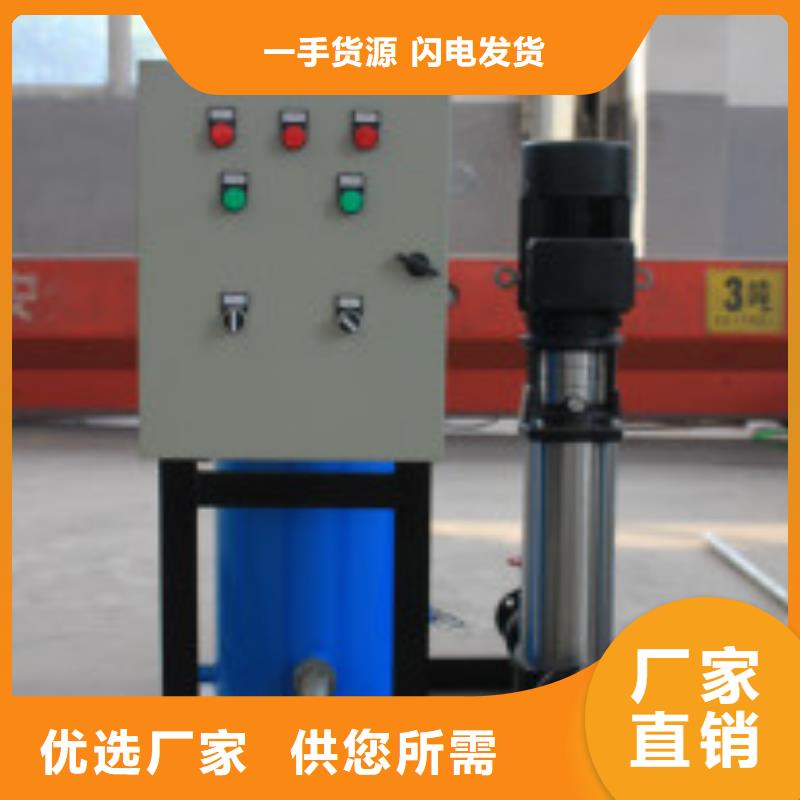

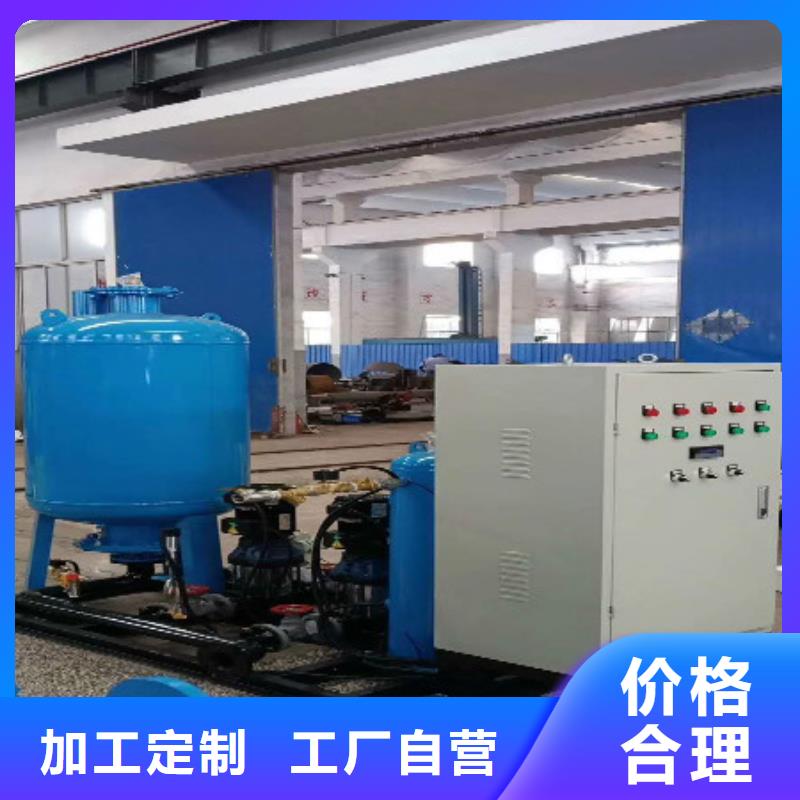

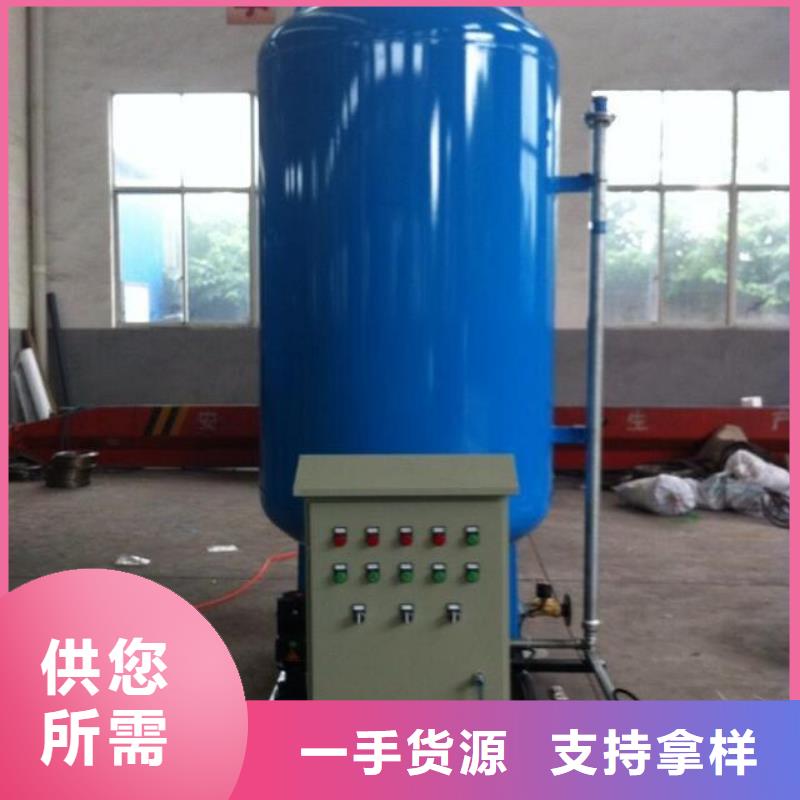

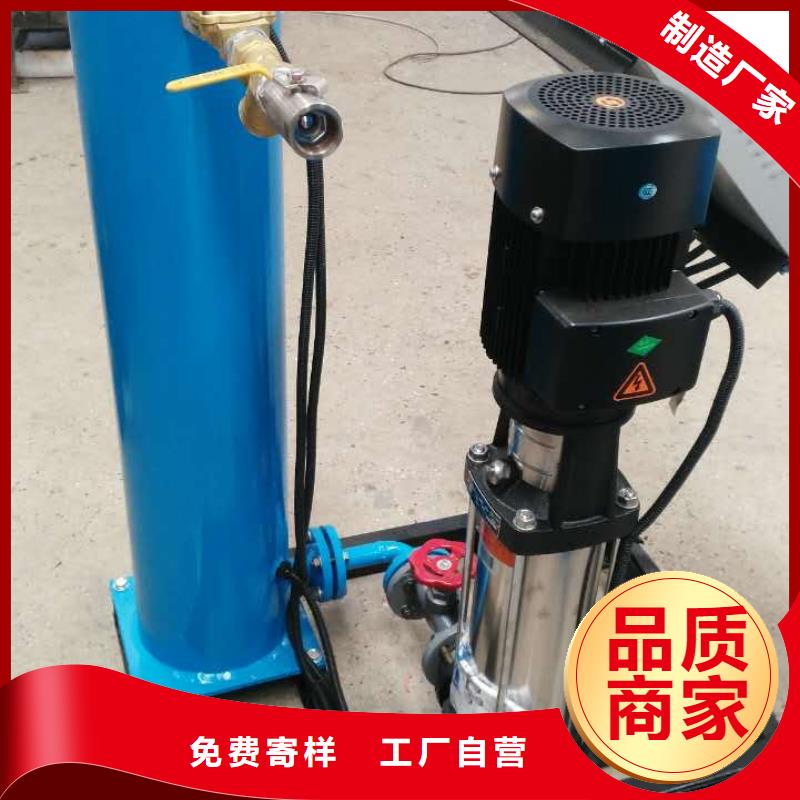

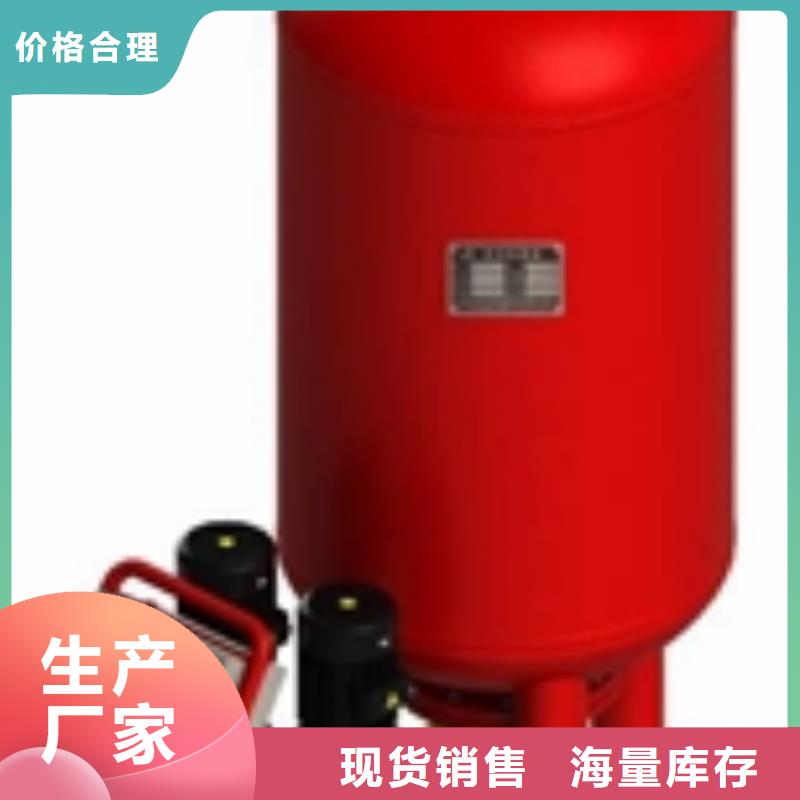

       本装置由常压、机架装置两部分构成。常压罐体下部以法兰盲板作底，罐体盖上装有排气阀。罐体装有液位传感器。罐底板上装有进水管及出水管。进水管及出水管形成一个机架。定压泵阀类、压力传感器、控制箱及电线均装于其上，并与钢罐连成一个整体。
（2）运行
调节系统水体胀缩
采暧系统开泵、供汽逐渐升温──水体膨胀──定压点处压力也随系统各部上升──当压力传感器检测得压力达到Pd＋ΔP（设定值）时──泄压电磁阀打开，膨胀水进入常压罐内──如此间歇或连续动作，使定压点压力恒定──系统正常恒压运行。
采暧系统停运（先停气、后停泵）──系统水温自然下降──水体收缩──定压点压力下降──当压力传感器检测得压力低到Pd－ΔP（设定值）时──定压泵自动运转，将升温时膨胀进来的水注回系统，压力达到Pd＋ΔP时水泵停运──水温继续下降则再开泵注水，如此反复开停使定压点维持恒压
补水及排水
采暧系统难免泄漏，安装本定压装置的系统，正常情况下常压罐内始终保持某一下限水量10～25％（可设定）而系统水体的胀缩则在90～70％范围内变化、当贮水量达到设定下限水量时，──液位传感器将号输入控制箱──自动打开补水电磁阀──补水（自来水、软水）通过进水管进入常压罐内一次补入水量至中限水量40～60％（可设定）（留出下次升温引起的膨胀量）──再漏再补，反复动作，始终维持—定水量，确保有水可补。

一、概述
         定压补水排气装置是采用国际先进技术研发的实现集中供热及中央空调系统定压、膨胀、补水、排气四位一体的新型设备。该设备在系统中起到稳压、自动补水、膨胀自动泄水，排除系统内游离气体及溶解气体等作用。使系统始终处于、环保、节能的运动状态。

带开关电接点的膜片式压力表

WIKA磁助式电接点压力表 PGS23.100+821.1

PGS43带开关电接点的压力表的应用

在过压较大的测量点控制可调节工业生产过程，量程范围为0 … 2.5 kPa

监控设备并控制电路通断

适用于侵蚀性、高粘度或受污染的气体和液体介质以及侵蚀性环境

化工、石化、电厂、采矿、沿海和离岸平台、环保技术、机械制造和一般厂房建设。

PGS43带开关电接点的压力表的功能特性

高可靠性，长使用寿命

多种特殊材料可选

每个仪表的开关电接点多达4个

可提供可充液外壳，适用于高动态压力负载和高振动环境

提供带感应式电接点的仪表，经ATEX认证可用于危险区域

提供带电子式电接点的仪表，适合PLC应用

PGS43带开关电接点的压力表的描述，switchGAUGE系列的PGS43.1x0型压力表

开关电接点（报警用电子式电接点）对可根据仪表的指针位置接通和关断电气控制电路。开关电接点在全量程范围内可调。通常情况下，电接点都安装在表盘下面，只有少数是安装在表盘上面。仪器指针（实际值指针）可在整个量程范围内自由旋转，与设定无关。

开关电接点包括磁助式电接点、感应式电接点和电子式电接点，其中磁助式和感应式电接点符合ATEX认证要求，电子式电接点通用于触发PLC。
