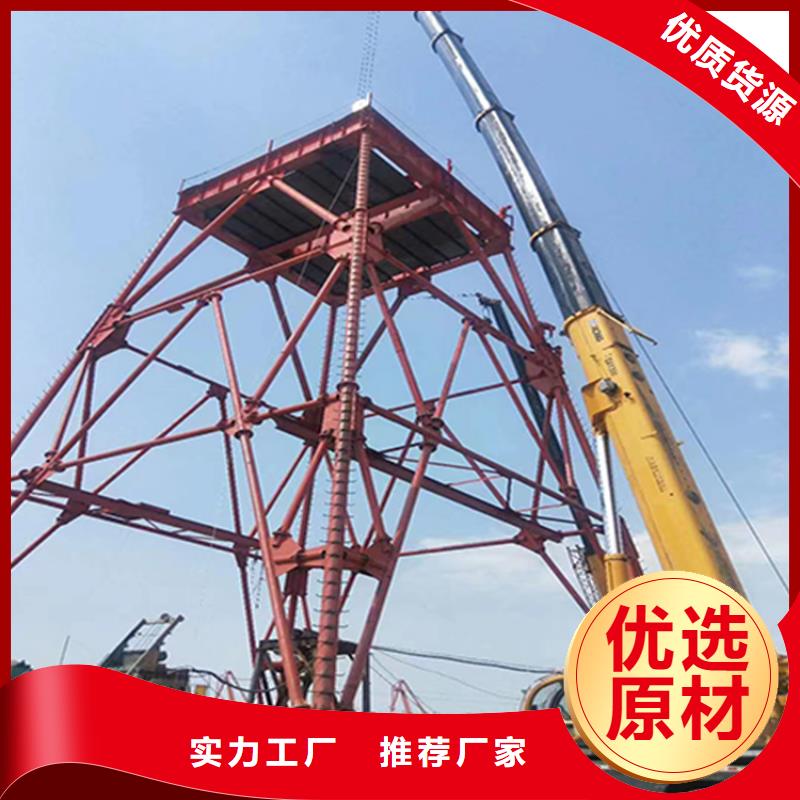

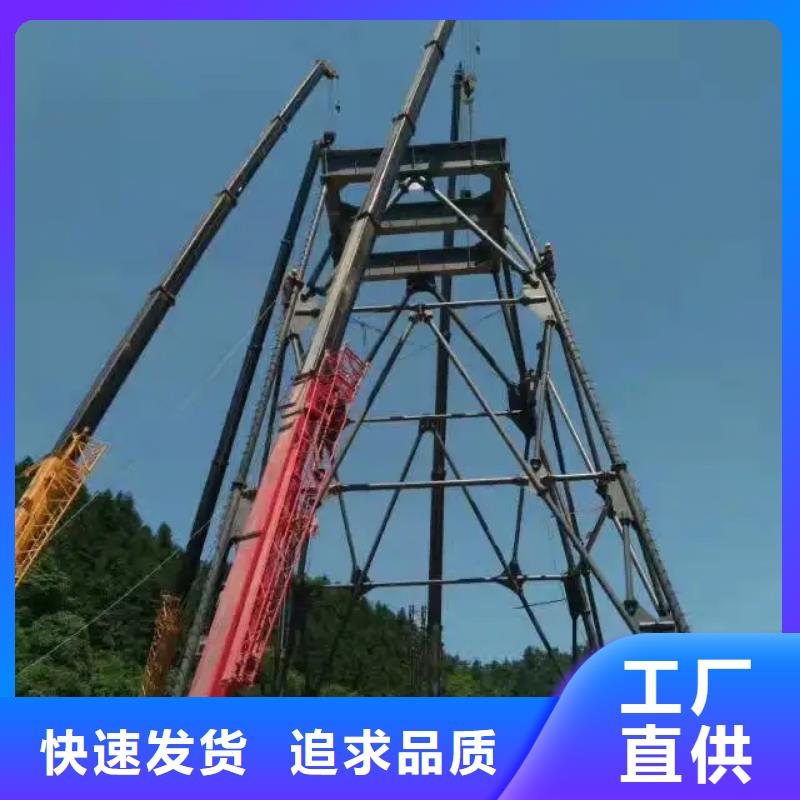

钢凿井井架的构造 天轮房天轮房位于井架的顶部，它主要用来安装和检修天轮，以及保护天轮平台，防止雨雪侵袭，因此天轮房上通常还覆以层面部分。在结构上天轮房主要由4根角柱、上部横梁、交叉连杆及两条钢轨起重梁组成。天轮房结构净高一般取D/2+2m(D为主天轮直径)，其平面尺寸与天轮平台相同。天轮房各构件一般采用型钢，当没有适合的型钢时也可以根据设计采用焊接截面，角柱通常采用由两个角钢组成的十字形截面上部横梁采用两个槽钢组成的工字形截面;水平交叉连杆可采用单角钢或两个角钢组成的T字形截面;斜撑由于受力较小通常采用单角钢。主体架主体架主要用来承受天轮平台的荷载，并将其传递给基础。主体架是一个由4片梯形桁架组成的空间结构，上部用螺栓与天轮平台的中梁及边梁连接，下部则立于井架基础上。主体架沿高度的节间划分，主要决定于主体架本身和卸矸台的高度，此外还应尽量沿高度大致相等。这样可使角柱在各节间的自由长度相等，以便合理选择角柱截面。主体架的角柱和腹杆，通常采用无缝钢管，因为主体架的主要构件都是按轴心受压计算的，而无缝钢管恰好在各个方向都具有相等的稳定性，能够充分的发挥钢材的力学性能。为保证井架单有较好的空间稳定性，在主体架内部受力较大的层水平高度外，设置水平连杆，从而形成一个网格状结构。水平连杆还可用来支承卸矸台。为了缩短连杆的跨度和传递卸矸台的荷载，还采用四根斜向拉杆将水平连杆悬吊在主体架的上部第二层的四个角节点上。卸矸台卸矸台是用来翻卸矸石的工作平台，通常布詈在主体架的下部层水平连杆上。根据受力大小它的主梁和次梁可采用工字钢或槽钢。梁上设置方木，用U形螺栓卡紧，然后铺设木板。扶梯扶梯时主体架内上下各平台之间的联系部分，通常由3个梯段组成，其中段梯子平台设在卸矸上。梯梁采用扁钢，踏步采用圆钢，扶手和栏杆采用扁钢或角钢，梯子平台采用槽钢和网纹钢板 。基础凿井井架由干结构型式，较简单，荷载较小，因此在4个柱脚外各设一个独立基础。独立基础施工比较简单，但承载力和整体性较差，各基础间缺乏联系，容易使结构产生不均匀沉降。独立基础一般设在柱下，常用断面形式有踏步形、锥形、杯形，凿井井架基础采用截锥形，分别支承主体架的。基础混凝土的强度等级不应低于C20。由于柱脚与地面有一定的倾斜角度，因此基础顶面应是倾斜的，并与角柱中心线垂直，而基础底面是水平的。

凿井井架设计要求11足够的承载能力 为了满足施工中的强度、刚度、稳定性的要求，井架设计必须按照这些要求进行设计。根据井简需要四面稳定性达到一致，并且天轮平台可以同时四面出绳，所以在设计的时候，需要考虑周全，并且根据悬吊荷载、冲击荷载相对小一些，需要6台悬吊车同时进行四面布置，中心线在6台悬吊车的作用，会与井架中心形成东偏南23b角。1.2足够的过卷高度 井架设计时，要合理的确定高度，以保证系统有足够的过卷高度， 防止时滑架与天轮平台梁相撞或发生跑车事故。又因该井架不需设翻矸设施，故设计时不考虑品桶番转高度。为此，井架设让高度只包括井盖门开启所需高度、过卷高度、吊桶、钩头、连接装置和滑架高度、天轮公称半径等， 以满足设计要求。 1.3角跨距和天轮平台尺寸为了在施工中与常井悬品设饰、井筒的新面相符合，所以在设计角跨距和天轮平台尺寸的时候，要考虑到是否和施工材料、设备、运输、吊挂、锁口盘等安装都可以布置在天轮台上。
