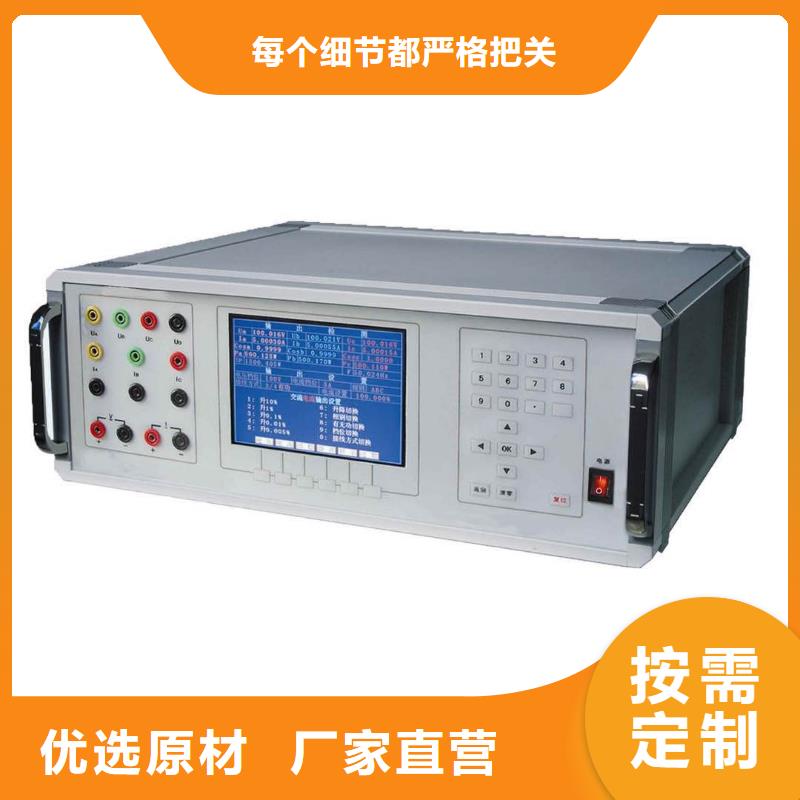

交流采样现场校验仪【监控】当置入各数据出现错误时，可按监控键后输入数字键、再按相应的【电压】、【电流】、【频率】或【相位】键可送入相应的电压、电流、频率、相位的幅值，；【表号】1、可配合查询键使用，查询被校表的数据（以上在说明【查询】时已阐述）；2、本机在受计算机控制通讯时，按下【表号】后显示屏出现远控字样即允许与计算机通讯；如图显示：【分格】1、校指示仪表时置入相应被校表的分格数；2、在校验电能表时，用作置入被校表所须校验的圈数；【复位】则机内所有数据，恢复到初始状态；3、方向键：【←】、【↑】、【→】、【↓】为翻阅菜单及移动光标的作用。总电源开关：为开启本机电源。开机后显示屏进入主菜单，如图显示：显示屏分为上、下两个区域，以空格为界。显示屏中黄点为光标，将光标移至相应的格内则允许改变相应的各种数据。以空格以上的区域又分为显示格和数据输入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）为输出实际值显示格，既显示本机所输出的A、B、C各相的交流电压、电流、功率。（注：在输入交流电流时，交流电流输出端应短路。在输入直流电流时，将A相交流电流输出端开路，将直流电流输出端短路。在输入交、直流电压时，电压输出端应开路。）由于本机设计的是定频、定相源，所以Φa、Φb、Φc、Hz、COSΦ显示格是数据输入显示格，根据被校表的要求在校表前输入的，具体输入方法见上。额定电压、额定电流、PT、CT、相别、分格、总分格也是数据输入显示格，具体输入方法见后。

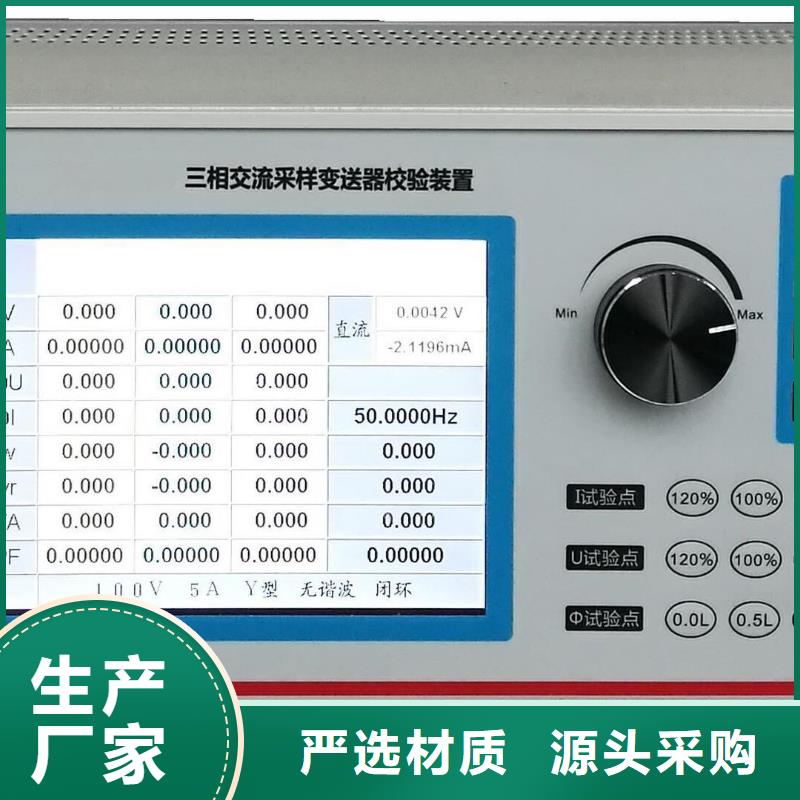

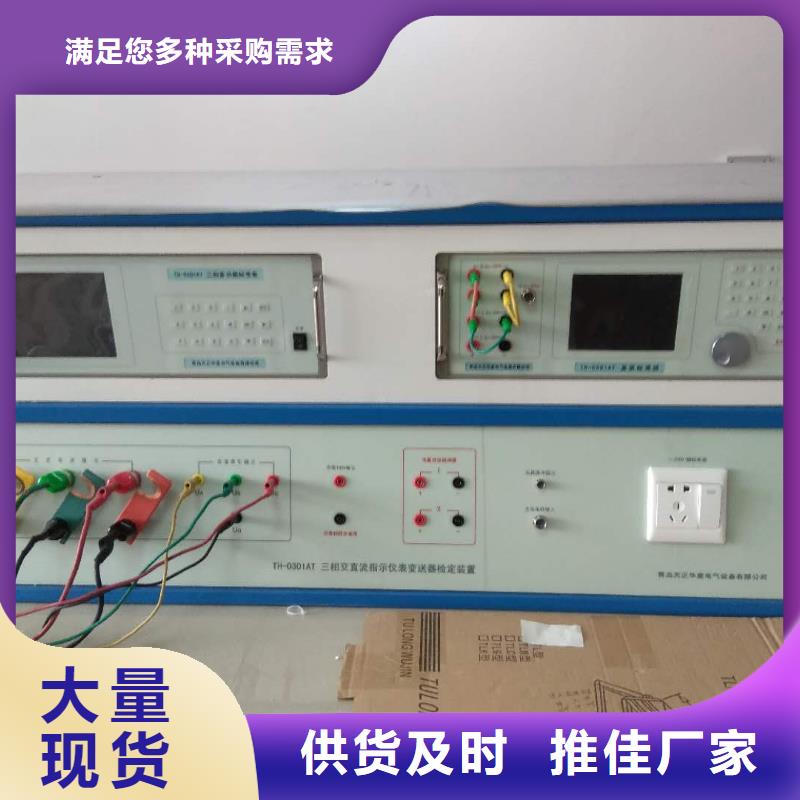

交流采样现场校验仪 频率变送器检测 在“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“频率”键，选择频率变送器检测。“频率范围”栏目中通过键，可选择五种变送器输入范围：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对包括和标称值在内的各均匀校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量三项做出过“是的选择，装置将做相应测试并在“误差”栏显示结果。功率因数变送器检测 在“XX变送器参数输入XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“因数”键，选择功率因数变送器检测。功率因数变送器检测提供三相三线和三相四线两种接线方式，可在“接线方式”栏目里选择（“3/3”方式时，装置自动将Ua、Uc的电压和Ia、Ic的电流升至被检变送器额定电压、电流值的；“3/4”方式时，装置自动将Ua、Ub、Uc的电压和Ia、Ib、Ic的电流升至被检变送器额定电压、电流值的；操作员根据被检变送器的接线图选择接线方式，并且对应接到装置的各相输出端上，对于装置的电流输出端没接被检变送器的，应将其短接，以免开路。三相三线被检仪表的Ub端接装置的Uo端。）。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一个校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量？”三项做出过“是”的选择，装置将做相应测试并在“误差”栏显示结果。
