数控钢筋弯曲中心1.当截面有两个对称轴时，两个对称轴的交点即为弯曲中心，此时弯曲中心与形心重合，如工字形截面。2.当截面有一个对称轴时，可假定外力垂直于该对称轴，并产生平面弯曲，求得截面上剪应力合力的作用线，3.该作用线与对称轴的交点即为弯曲中心，此时弯曲中心一般与形心不重合，如槽形截面。4.对于没有对称轴的薄壁截面应这样求弯曲中心:5.确定形心主轴。6.设横向力平行于某一形心主轴，并使梁产生平面弯曲，求出截面上弯曲剪应力合力作用线的位置。7.设横向力平行于另一形心主轴，并使梁产生平面弯曲，求出对于此平面弯曲截面上剪应力合力作用线的位置。8.两合力作用线的交点即为弯曲中心的位置。型号LYB2-32钢筋直径Φ10-32mm螺纹钢弯曲方向双向弯曲边长300-11700mm弯曲角度0-180°弯曲速度60°/s弯曲间距≥700mm移动速度0.6m/s长度精度±1mm角度精度±1°总功率19KW单次弯曲根数直径Φ12Φ16Φ18Φ25Φ28Φ32根数5432

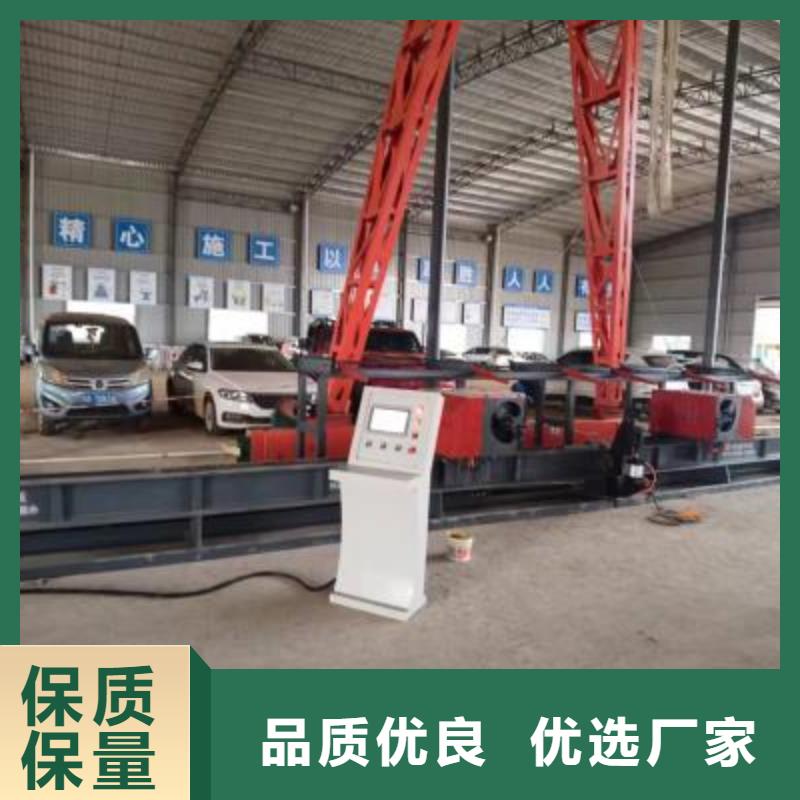

一、关于智能棒材弯曲中心智能棒材弯曲中心 YGTB-32 属于钢筋弯曲加工机械，适用于高层建筑、高速公路、高速铁路、大型桥梁等钢筋混凝土结构中钢筋的弯曲加工,可以在一个工作循环内做正向和反向弯曲。加工精度高、可以满足工程各种要求。二、钢筋弯曲中心产品特点1、高性能 PLC 结合触摸屏控制界面操作方便2、弯曲主轴由伺服控制，弯曲精度高3、移动式弯曲主机，弯曲长度自由定尺4、伸缩式弯曲销轴实现了钢筋的双向弯曲5、设备性能好，一次性可弯曲多根钢筋，可弯曲多个不同角度6、图形数据库可预置数十种图形，方便调取，操作简便7、生产效率高，平均每班 2 人（8 小时）加工量 10 吨以上，是传统加工设备产量的 5 倍以上。8、设备适应性好，可加工直径 10-32 的三级螺纹钢（HRB400）三、钢筋弯曲中心结构介绍智能棒材弯曲中心 YGTB-32，其结构与功能分为：一体式机架、左弯曲机头、右弯曲机头、对齐装置、钢筋夹紧装置、机头定位机构、机头行走机构以及电气控制及操作系统组成。此外，设备还可以选配链条移动送料架。

建贸设备有限公司生产的YGTB-32型数控钢筋弯曲中心目前是国内一款能够同时弯曲7根12mm三级钢的数控钢筋弯曲中心。这款数控钢筋加工中心还具备以下几方面优势：1、方特路桥的数控钢筋弯曲中心具有独特的弯曲机构设计；在弯曲过程中钢筋不会脱离弯曲模具，为操作工人提供更的人身保障。2、这款数控钢筋弯曲中心增加的弯曲模前段支撑立板大大增加弯曲模支撑力，延长其使用寿命。该机构能让这款设备实现7根12mm三级钢同时弯曲。是国内同类数控钢筋弯曲中心的两倍加工能力。3、这款数控钢筋弯曲中心的行走机构采用的是伺服电机驱动齿轮齿条机构。能够实现高精度伺服定尺。4、这款数控钢筋弯曲中心采用的是细齿齿条咬合的刹车装置；改刹车系统能保证钢筋弯曲过程中机头不会因拉力而移动机头位置，从而保证了钢筋加工尺寸精度。5、这款数控钢筋弯曲中心电控系统财通国内外先进的品牌PLC与伺服电机能有效保证该设备在使用过程中。
